继电器的种类和符号
以下是几款常见的继电器
种类：
电磁继电器：电磁继电器是一种利用电磁力来控制触点动作的继电器。它的符号通常是一个长方形，中间有一个横线表示电磁铁，横线上下各有一个触点，表示常开触点和常闭触点。当电磁铁通电时，吸引衔铁，使常开触点闭合，常闭触点断开；当电磁铁断电时，衔铁释放，常开触点断开，常闭触点闭合。
热继电器：热继电器是一种利用电流的热效应来保护电路和设备的继电器。它的符号通常是一个长方形，里面有一个热元件和一个触点。当电路中的电流超过一定值时，热元件发热使触点动作，从而断开电路或发出报警信号。
时间继电器：时间继电器是一种能够延时动作的继电器。它的符号通常是一个长方形，里面有一个钟表图案和一个触点。当时间继电器得电时，触点不会立即动作，而是会延时一定时间后才动作。
符号：

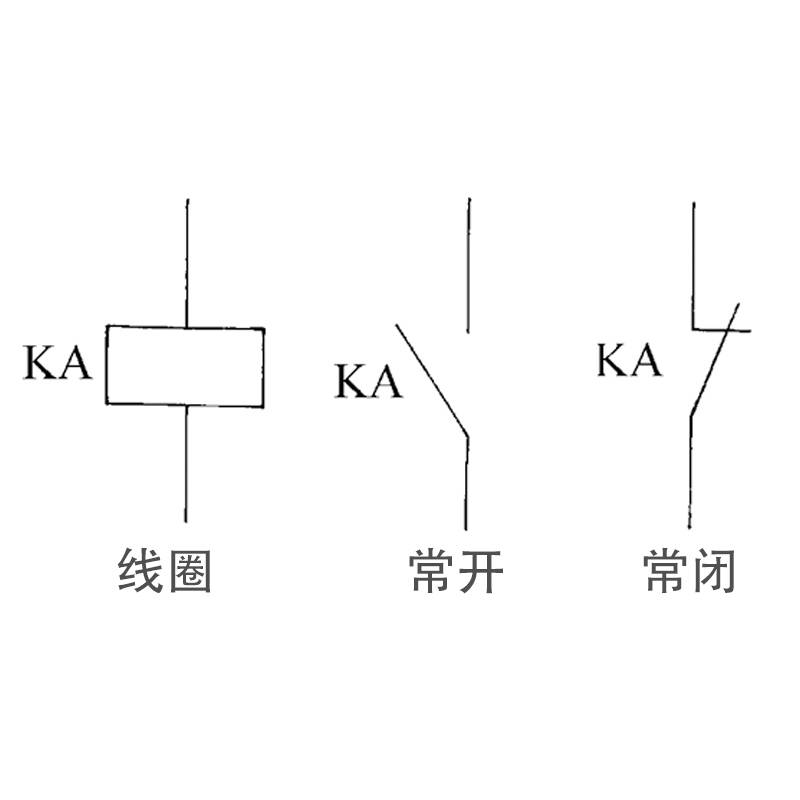

继电器新符号用字母K表示，以前用J表示。
细分时可分为电压继电器：KV，电流继电器：KA，时间继电器：KT，频率继电器：KF，压力继电器：KP，控制继电器：KC，信号继电器：KS，接地继电器：KE。
